净化型住宅新风系统
一、住宅新风系统
住宅新风系统是改善室内空气质量，将室内有毒有害气体、污浊空气及时排出，同时引入室外新鲜空气；并能有效控制风量大小和将环境噪音挡在室外；营造健康良好的室内高品质生活环境，为居民打造健康、节能住宅的环保系统。
二、住宅新风系统发展及必要性
随着经济的发展和社会的进步，人们的生活、学习、娱乐等活动更多的转入室内进行。一些“城市病”、“现代文明病”的发病率也随之逐渐上升。有文献指出：所有疾病的50%是由不良的室内空气质量所导致的，室内空气的污染程度通常是外空气污染程度的五至二十倍，有时甚至高达数百倍。而人体生理活动、室内装修、厨房油烟、家用电器是造成室内空气污染的几个主要方面。
人体：人体生理活动可排出20余种有毒物质，人们在拥挤、空气不流通的房间内常感到眩晕、呼吸困难，严重者出现胸闷、出虚汗、恶心等症状。人的日常活动如抽烟、饲养宠物等也会产生大量有害气体。
室内装修：随着小康生活的逐步实现，居家装修已经成为世上，然而人们往往忽视了装修材料产生的污染物：甲醛和氡气等20余种有毒有害气体。当室内空气种甲醛含量为0.1mg/m3时就有异味并引起不适感觉，浓度再高可引起恶心、呕吐、咳嗽、胸闷、气喘，当室内空气种甲醛含量达到30mg/m3的时候可当即导致死亡。氡气的主要来源是地基土壤和含放射性物质的建筑材料（如花岗岩），从中扩散出来的氡气和氡离子体，会放射出有害的射线。而现代建筑物的密闭程度较高，在室内长时间通风不良的情况下，室内氡气会不断蓄积，进而导致肺癌、白血病等疾病的产生。
厨房油烟：家体燃料燃烧时除生成多种碳、氮氧化物、硫化物、醛类、苯并芘等有害物质，在室内长期通风不良的情况下，会危害人体健康。
家用电器：家用电器也是室内重要的污染源，例如长期处在空调室的人们容易出现呼吸道干燥、胸闷、慢性疲劳等症状，人们通常将此称为“空调综合症”。
为防止上述室内空气污染所产生的危险，一般的办法是开窗通风换气。但在环境造影大、风雨沙尘天气、开启房间空调等情况下，均不宜开窗通风换气，从而导致我们的居室长时间密闭，室内污染无法被及时驱除，我们也经常处在密闭的房间内，和这些污染并存。
住宅新风系统是在为住宅室内提供新鲜空气的同时，将室内原有污浊空气排到室外、并将环境噪音挡在室外的一种换气系统。住宅装设新风系统，是改善室内空气质量、驱除室内有毒有害气体的行之有效方法，对人体健康十分有利。目前，在欧美等发达国家，住宅新风系统已成为住宅必备的设施之一。
三、住宅新风系统集成方案
3.1单向流住宅新风系统
单向流住宅新风系统由排风主机、风道配件、排风口、窗式进风单元及其它附件组成。排风主机运转时，污浊空气通过排风口、排风道至室外，室外新鲜空气从窗式进风器或墙式进风器等引入，在排风主机形成的压力场作用下，至室内活动区域，满足人员活动的需要；气流组织方式科学合理，持续低风量设计，运行时低噪音、低能耗，并保证最佳的空气品质。
（1） 单点式主机住宅新风系统

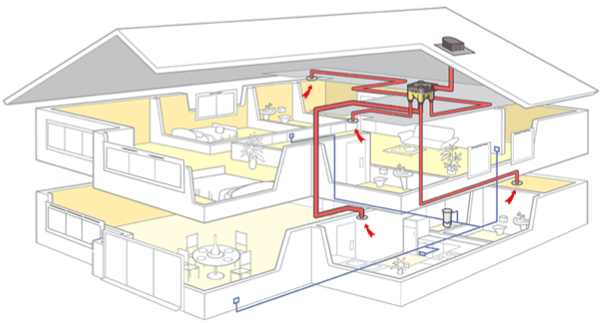

单点式主机住宅新风系统原理图
| 超静音单点式新风主机 | 产品型号：FS型 |
 | 产品特点: 1、单向排风，可定点定向把 室内的污浊空气排出室外并 形成室内负压。 2、牢固的金属壳体，保护电 机和隔噪音系统，确定主机 长时间高效低噪音运转。 3、简单牢固的安装支架，使 设备安装即简单又安全。 4、可接调速开关，实现不同 的风量调控。 |
部分常用主机参数：
主机机型 | 风量 （m3/h） | 出口净压 （Pa） | 电功率 （W） | 噪声 （dB） | 主机尺寸 (mm) |
| FS-185 | 185/100 | 100/80 | 50/30 | 33/31 | 350×272×140 |
| FS-285 | 285/185 | 140/120 | 75/50 | 35/33 | 350×272×140 |
| FS-400 | 400/285 | 180/165 | 105/75 | 37/35 | 272×250×170 |
（2）多点式主机住宅新风系统
多点式主机住宅新风系统原理图多点式主机住宅新风系统原理图多点式主机住宅新风系统原理图多点式主机

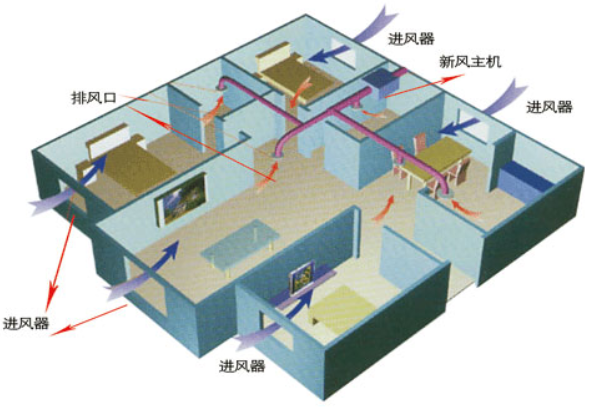

多点式主机住宅新风系统原理图

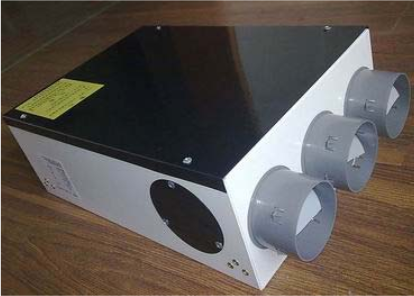

| 超静音多点式新风主机 | 产品型号：FM型 |
 | 产品特点: 1、单向排风，可定点定向把室内的 污浊空气排出室外并制造室内负压 差。 2、牢固的金属壳体，保护电机和隔 噪音系统，确定主机长时间高效低 噪音运转。 3、简单牢固的安装支架，使设备安 装既简单又安全。 4、可接调速开关，实现不同的风量 调控。 |
部分常用主机参数：
主机机型 | 风量 （m3/h） | 出口净压 （Pa） | 电功率 （W） | 噪声 （dB） | 主机尺寸 (mm) |
| FM-185 | 185/100 | 120/80 | 60/40 | 34/31 | 510×380×160 |
| FM-285 | 285/185 | 165/120 | 85/60 | 36/33 | 510×380×160 |
| FM-400 | 400/285 | 200/165 | 130/85 | 38/35 | 510×380×160 |
（3）自平衡主机住宅新风系统
自平衡主机住宅新风系统原理图

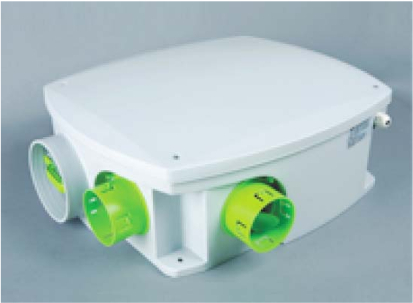

| 自平衡中央新风主机 | 产品型号： FZ型 |
 | 产品特点： 1、 特有的自平衡技术，保证风 量恒定，风压自动调节。 2、 配置带过载热保护的双速电 机，高机外静压，低噪音风机提 供连续静音运行。 3、灵活的安装模式，可以任意选 择3至5 个风口，调节风量以满 足不同面积的房间要求。 4、 机壳采用专用高强度工程塑 料，耐热、抗老化、轻便耐用。 5、 安装简便、费用较低、拆卸 维修方便。 6、可接调速开关，实现不同的风 量调控。 |
部分常用主机参数：
主机机型 | 风量 （m3/h） | 出口净压 （Pa） | 电功率 （W） | 噪声 （dB） | 主机尺寸 (mm) |
| FZ-185 | 185/100 | 120/80 | 60/40 | 34/31 | 280×280×275 |
| FZ-285 | 285/185 | 165/120 | 85/60 | 36/33 | 280×280×275 |
| FZ-400 | 400/285 | 200/165 | 130/85 | 38/35 | 280×280×275 |
3.2双向流住宅新风系统
双向流住宅新风系统与单向流住宅新风系统的不同之处在于：双向流住宅新风系统是在单向流住宅新风系统的基础上，针对用户对新风有更高要求时，增加有组织的新风送风装置-窗用动力通风器，形成的一种双向流通的新风换气系统。
本系统在卧室、客厅形成正压，可较大程度避免外界空气的不良影响，卫生间形成负压，防止其内部潮湿污浊空气扩散，是一种理想的换气方式。

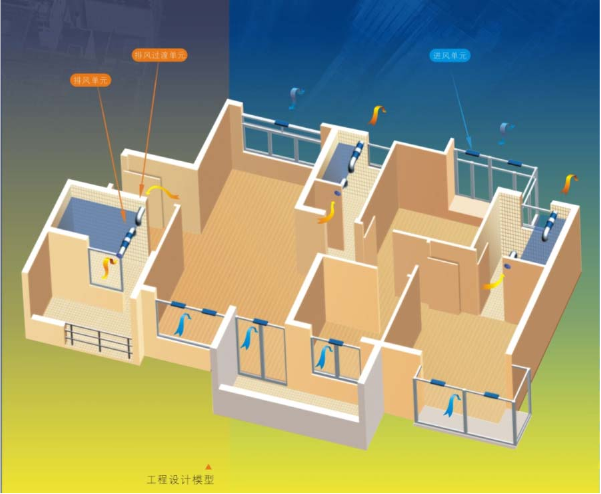

双向流住宅新风系统原理图
窗用隔音动力通风器：
本产品是在与隔音窗配合使用的情况下达到室内在隔离噪音的同时保持空气流通的作用。在空气的进出通道上均设计有消音装置，以隔离室外噪音，新风在进入室内的通道中，在动力作用下先经过滤网过滤，再经过消音处理后送入室内。室内废气在气压差的作用下，经排气通道排向室外，完成室内空

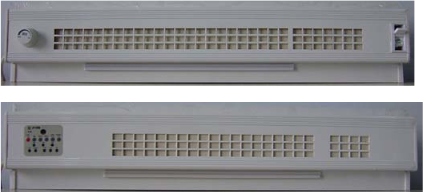

| 窗用隔音动力通风器 | 产品型号： DL－95A / DL－95B |
 | A型手动调速开关 B型三档摇控定时 |
3.3全热交换双通道住宅新风系统
全热交换新风系统将整体平衡式通风设计与高效换热完美地结合在一起。系统配置了双离心式风机和整体式平衡风阀。系统从室外引入新鲜空气，经送风管道系统分配至各卧室、客厅；同时将从走廊、客厅等公共区域收集的室内混浊气流排出，在不开窗的情况下完成室内空气置换，提高室内空气品质。新风气流和从室内排出的混浊气流在新风系统内的热交换核心处进行能量交换，降低了从室外引入新鲜空气对室内舒适度、空调负荷的影响。

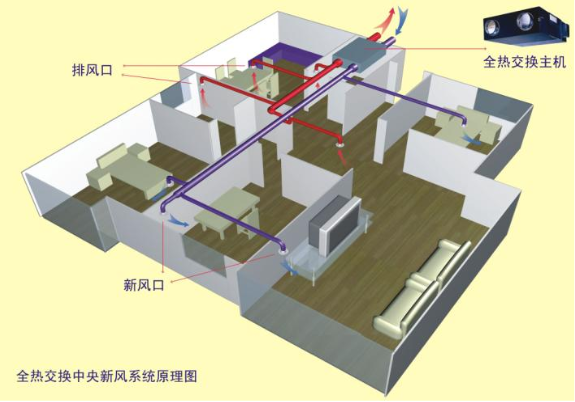

全热交换双通道住宅新风系统原理图

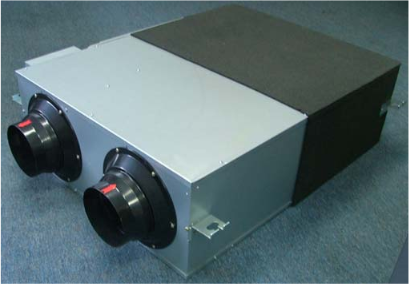

| 全热交换新风主机 | 产品型号： XF型 |
 | 产品特点： 1、采用对向流芯体，提高热交换 效率，节能环保。机体轻薄，安 装方便。 2、实现了机体低噪音运转，大幅 度降低了噪音。 3、可实现普通换气，过渡季节期 间可作普通换气使用。 4、同一机体内可实现空气对流, 排风和送风一体化。 5、可接调速开关，实现不同的风 量调控。 |
部分常用主机
产品型 号 | 风量 (m3/h) | 机外静压 (Pa) | 交换效率 (%) | 额定功耗 (W) | 噪音 dB(A) | 外形尺寸 （mm） |
| XF－350 | 350/293/275 | 165/120/100 | 61/63/65 | 90/77/64 | 40/38/35 | 789×1061×266 |
| XF－500 | 500/450/360 | 200/180/165 | 61/61/65 | 180/165/120 | 42/39/35 | 889×1133×280 |
| XF－800 | 800/600/450 | 220/200/180 | 65/65/68 | 280/230/165 | 44/42/40 | 921×1360×454 |
四、住宅新风系统具有以下明显特点
1）新风的路径从客厅、起居室、卧室进入，由卫生间和厨房间排出。
2）确定房间的最小排风量，满足人们日常生活的新鲜空气量。
3）保证新风的连续性，只要有需求，任何时候均可持续不断的通风。
这样一来可以彻底解决卫生间，厨房间的异味和水蒸气。不用开窗也能享受大自然的新鲜空气。有效防止“空调病”，室内的家具衣物的发霉，清除室内装饰后长期释放的有害气体和室内装饰大量使用石材存在氡气，解决室内空气质量低劣的问题。
五、住宅新风系统---让房屋自由呼吸
住宅新风系统是解决室内空气质量问题的有效途径。要保证有效的置换通风，必须做到如下几点：
1) 定点排风： 新风补给直接作用到人体需新风处，污风排出直接作用到污染点；
2) 定向通风：污风排出，新风补给的路径要科学，不留死角；
3) 定量通风：满足《健康住宅建设技术要点(2004)年版)》和《健康住宅建设技
术规程》（CECS 179-2009）中人均新风量和换气次数的有关要求。
六、住宅新风系统配件
(1)主要新风主机
| 产品图片 | 产品名称 | 技术参数 | 规格尺寸 |
 | 超静音离心主机 FS-185 FS-285 FS-400 | ~220V/50HZ 185m3/h 100Pa 45W 33dB 285m3/h 140Pa 70W 35dB 400m3/h 180Pa 105W 37dB | 350×272×140 350×272×140 350×272×170 |
 | 超静音加压离心主机 FSJ-185 FSJ-285 FSJ-400 | ~220V/50HZ 185m3/h 120Pa 50W 34dB 285m3/h 165Pa 75W 36dB 400m3/h 200Pa 120W 38dB | 350×272×140 350×272×140 350×272×170 |
 | 超静音多点离心主机 FM-185 FM-285 FM-400 | ~220V/50HZ 185m3/h 120Pa 60W 34dB 285m3/h 165Pa 85W 36dB 400m3/h 200Pa 130W 38dB | 510×380×160 510×380×160 510×380×160 |
 | 自平衡中央新风主机 FZ-185 FZ-285 FZ-400 | ~220V/50HZ 185m3/h 120Pa 60W 34dB 285m3/h 165Pa 85W 36dB 400m3/h 200Pa 130W 38dB | 280×280×275 280×280×275 280×280×275 |
 | 全热交换新风主机 XF－350 XF－500 XF－800 | 350m3/h 165Pa 90W 40dB 500m3/h 200Pa 180W 42dB 800m3/h 220Pa 280W 44dB | 789×1061×266 889×1133×280 921×1360×454 |
(2)主要进风单元
| 产品图片 | 产品名称 | 技术参数 | 规格尺寸 |
 | 可调窗式进风单 元 CJ-50A | 30-50m3/h 15dB | 390×130×43 |
 | 窗式进风单元 CJ-50B | 30-50m3/h 15dB | 390×130×43 |
 | 墙式进风器 QJ-150 QJ-200 QJ-300 | 60-150m3/h 100-200m3/h 200-300m3/h | ￠80 |
 | 窗式隔声通风器 CS－80 | 1.通风量≥ 60 m3/h 2.消音量（开/ 关）30/32dB； | L×94×72mm（L 为具体长度） 玻璃高度减少 80mm |
 | 窗式隔声通风器 CS－90A | 1.通风量≥70 m3/h； 2.消音量（开/ 关）27/32dB； 3.竖冲孔式 | L×103×30mm （L为具体长度） 玻璃高度减少 90mm； |
 | 窗式隔声通风器 CS－90 B | 1.通风量≥70 m3/h； 2.消音量（开/ 关）27/32dB； 3.横冲孔式 | L×103×30mm （L为具体长度） 玻璃高度减少 90mm |
 | 窗式隔声动力通 风器 CL－95A | 1.风量≥ 100m3/h 2.隔音量≥ 32dB 3.功率：20W 4.手动型 | L×126×95mm； （L为具体长度） 玻璃高度减少 115mm |
 | 窗式隔声动力通 风器 CL－95B | 1.风量≥ 100m3/h 2.隔音量≥ 32dB 3.功率20W 4..摇控型 | L×126×95mm； （L为具体长度） 玻璃高度减少 115mm |
(3)主要风口配件
| 产品图片 | 产品名称 | 技术参数 | 规格尺寸 |
 | 百叶风口 FK1-80 FK1-100 FK1-125 FK1-150 | 100-200m3/h 200-300m3/h 300-400m3/h 400-500m3/h | ￠80 ￠100 ￠125 ￠150 |
 | 蘑菇风口 FK2-80 FK2-100 FK2-125 FK2-150 | 100-200m3/h 200-300m3/h 300-400m3/h 400-500m3/h | ￠80 ￠100 ￠125 ￠150 |
 | 圆形可调风口 FK3-80 FK3-100 FK3-125 FK3-150 | 100-200m3/h 200-300m3/h 300-400m3/h 400-500m3/h | ￠80 ￠100 ￠125 ￠150 |
 | 散流式可调风口 FK4-80 FK4-100 FK4-125 FK4-150 | 100-200m3/h 200-300m3/h 300-400m3/h 400-500m3/h | ￠80 ￠100 ￠125 ￠150 |
 | 室外防雨风口 SW-100 SW-125 SW-150 | 200-300m3/h 300-400m3/h 400-500m3/h | ￠100 ￠125 ￠150 |
